| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/TUV/ISO |

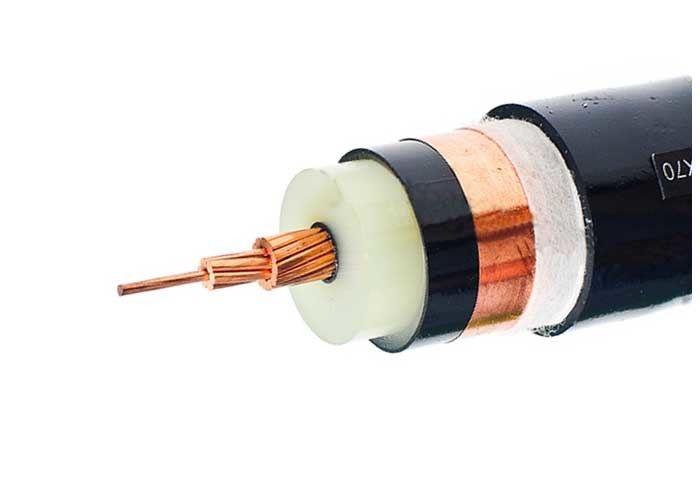

50sqmm から 400sqmm までのシングル コアおよび 3 つのコア 26/35KV 高圧 XLPE 絶縁電力ケーブル
説明：
26/35kv XLPE絶縁電力ケーブル
CU/XLPE/PVC、IEC 60502-2
IBS 6622、VDE 0276、IEC 60228、GB/T 12706.2-2008。
CE、CCC、KEMA。 ISO
構造:
導体 : コンパクト撚り銅導体、IEC 60228 準拠の Cl.2
絶縁体：XLPE（架橋ポリエチレン）90℃
シース : PVC タイプ ST2、IEC 60502 準拠、黒
注記：規格または顧客の要求に応じた断熱材の色
アプリケーション:
屋内外での敷設に。設置中に一定の牽引力には耐えられますが、外部からの機械的な力には耐えられません。単芯ケーブルを磁気ダクト内に敷設することは許可されません。
規格:
国際: IEC 60502、IEC 60228、IBS 6622、VDE 0276
中国: GB/T 12706.2-2008
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
技術データ:
定格電圧: 26/35kV
最大。導体温度：常温（90℃）、短絡5秒以内（断面積時160℃）
300mm以下2断面積300mm以上の場合は140℃2)
分。周囲温度:周囲温度が0℃未満の場合、ケーブルは予熱されます。
分。曲げ半径: 単芯ケーブル 20(d+D)±5%
多芯ケーブル 15(d+D)±5%
証明書:
CE、RoHS、CCC、KEMA、その他ご要望に応じて対応可能
技術仕様:
| ノム。導体断面図 | 素線数/直径指揮者の | 断熱材の厚さ | シースの厚さ | 約外径 | おおよその重量 | 最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | 個/mm | mm | mm | mm | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) |
| 1×50 | 10/2.52 | 10.5 | 2.2 | 39.0 | 1758年 | 0.387 | 3.5 | 220 | 215 |
| 1×70 | 14/2.52 | 10.5 | 2.4 | 41.0 | 2038年 | 0.268 | 3.5 | 270 | 265 |
| 1×95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 3.5 | 330 | 315 |
| 1×120 | 24/2.52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 3.5 | 375 | 360 |
| 1×150 | 30/2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 3.5 | 425 | 400 |
| 1×185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 3.5 | 485 | 455 |
| 1×240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 3.5 | 560 | 525 |
| 1×300 | 61/2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 3.5 | 650 | 595 |
| 1×400 | 61/2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 3.5 | 760 | 680 |
| 1×500 | 61/3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 3.5 | 875 | 775 |
| 1×630 | 61/3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 3.5 | 1000 | 875 |
| 1×800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 3.5 | 1130 | 970 |
| 1×1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 3.5 | 1250 | 1060 |
| 3×50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 3.5 | 185 | 200 |
| 3×70 | 14/2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 3.5 | 230 | 250 |
| 3×95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 3.5 | 280 | 300 |
| 3×120 | 24/2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 3.5 | 310 | 330 |
| 3×150 | 30/2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 3.5 | 360 | 380 |
| 3×185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 3.5 | 400 | 425 |
| 3×240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 3.5 | 470 | 490 |
| 3×300 | 61/2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 3.5 | 540 | 555 |
| 3×400 | 61/2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 3.5 | 610 | 625 |
