| MOQ: | 100メートル |
| 価格: | USD 1.78-9.99/M |
| 標準パッケージ: | 木のドラム |
| 配達期間: | 10日 |
| 決済方法: | L/C、T/T |
| 供給能力: | 58623km/Week |

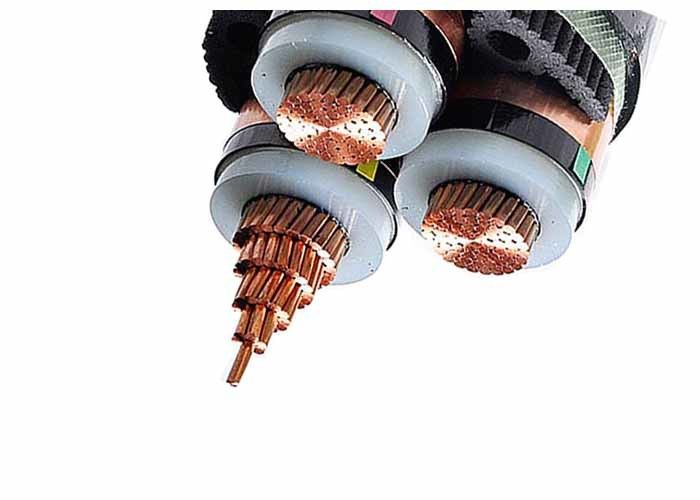

高圧3コアXLPE絶縁電源ケーブル 12/20(24)KV 70SQMMから400SQMM
記述:
12/20kv XLPE 絶縁電源ケーブル
CU/XLPE/PVC,IEC 60502-2
IBS 6622,VDE 0276,IEC 60228,GB/T 12706.2-2008 について
CE,CCC,KEMA,ISO
建築物
導体: IEC 60228 によるコンパクト・ストランド銅導体,Cl.2
隔熱:XLPE (交差式ポリエチレン) 90°C
蓋:PVC型 ST2からIEC60502まで,黒
注記:標準や顧客の要求に応じて保温の色
応用:
室内および室外の敷設用.設置中に一定の牽引力を耐えることができるが,外部の機械的力には耐えられない.磁気管に単核ケーブルを敷設することは許されない.
基準:
国際:IEC 60502,IEC 60228,IBS 6622,VDE 0276
中国:GB/T 12706.2-2008
要求に応じて,BS,DIN,ICEAなどの他の規格
技術データ:
定位電圧: 12/20kV
最大電導体温度:正常 (90°C),短回路は5秒 (160°C,切断面) 以上
300mm以下2切断面が300mmを超える場合は,140°C2)
環境温度は0°C以下である場合,ケーブルを予熱しなければならない.
折りたたみの半径:単核ケーブル 20 ((d+D) ± 5%
多コアケーブル 15 ((d+D) ± 5%
証明書:
CE,RoHS,CCC,KEMA その他,ご希望により
技術仕様:
| 導体の横断面 | 隔熱厚さ | 蓋の厚さ | オーダーダース | 体重について | 最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | |
| mm2 | mm | mm | mm | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 1×50 | 5.5 | 2.0 | 29 | 846 | 0.641 | 42 | 215 | 255 |
| 1×70 | 5.5 | 2.0 | 30 | 959 | 0.443 | 42 | 265 | 280 |
| 1×95 | 5.5 | 2.0 | 32 | 1093 | 0.320 | 42 | 325 | 340 |
| 1×120 | 5.5 | 2.0 | 34 | 1236 | 0.253 | 42 | 370 | 385 |
| 1×150 | 5.5 | 2.0 | 35 | 1373 | 0.206 | 42 | 420 | 435 |
| 1×185 | 5.5 | 2.0 | 38 | 1573 | 0.164 | 42 | 485 | 495 |
| 1×240 | 5.5 | 2.5 | 40 | 1817 | 0.125 | 42 | 575 | 580 |
| 1×300 | 5.5 | 2.5 | 43 | 2084 | 0.100 | 42 | 660 | 660 |
| 1×400 | 5.5 | 2.5 | 45 | 2455 | 0.0778 | 42 | 775 | 765 |
| 1×500 | 5.5 | 2.5 | 48 | 2861 | 0.0605 | 42 | 890 | 885 |
| 1×630 | 5.5 | 2.6 | 49 | 3863 | 0.0469 | 42 | 1060 | 1010 |
| 1×800 | 5.5 | 2.8 | 57 | 3985 | 0.0367 | 42 | 1230 | 1160 |
| 1×1000 | 5.5 | 2.9 | 61 | 4718 | 0.0291 | 42 | 1410 | 1300 |
| 1×1200 | 5.5 | 3.1 | 65 | 5460 | 0.0247 | 42 | 1540 | 1410 |
| 3×35 | 5.5 | 3.0 | 57 | 2696 | 0.868 | 42 | 130 | 130 |
| 3×50 | 5.5 | 3.0 | 60 | 2973 | 0.641 | 42 | 160 | 155 |
| 3×70 | 5.5 | 3.0 | 63 | 3321 | 0.443 | 42 | 195 | 190 |
| 3×95 | 5.5 | 3.5 | 67 | 3825 | 0.320 | 42 | 240 | 225 |
| 3×120 | 5.5 | 3.5 | 71 | 4262 | 0.253 | 42 | 275 | 285 |
| 3×150 | 5.5 | 3.5 | 74 | 4846 | 0.206 | 42 | 310 | 325 |
| 3×185 | 5.5 | 3.5 | 78 | 5361 | 0.164 | 42 | 355 | 380 |
| 3×240 | 5.5 | 3.5 | 84 | 6263 | 0.125 | 42 | 420 | 430 |
| 3×300 | 5.5 | 4.0 | 89 | 7141 | 0.1000 | 42 | 475 | 490 |
| 3×400 | 5.5 | 4.1 | 96 | 8647 | 0.0778 | 42 | 555 |
485
|
|
|
