| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/TUV/ISO |

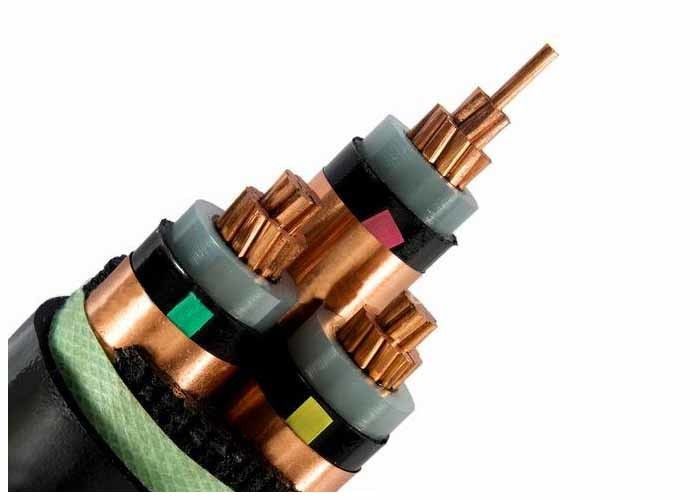

N2XSRY 12/20KV3 x300SQMM CU/XLPE/CTS/PVC XLPE 断熱電源ケーブル 高電圧
申請: XLPE絶縁ケーブルは,電源配送と電源伝送線として,名目電圧で使用されます
12/20kV
建設:
| 指揮者 | IEC 60228 クラス2 による銅導体 |
| 円形または形状の導体 | |
| 断熱装置 | XLPE (クロスリンクポリエチレン) 90°C,色々な色で選べる |
| メタリックスクリーンオプション | 銅テープまたは銅線を編み込み 選択可能 |
| 蓋 | PVCまたはFR-PVCタイプST2からIEC60502 黒または赤またはカスタマイズ |
注文 する こと に 関する 助言
定位電圧
適用基準:IEC/BS/UL/GB
コア数
導体 の サイズ と 構造
断熱装置の種類
装甲式でも装甲式でも装甲品の種類と材料
蓋 の 必要性
ケーブルの長さと梱包の要件
他の要件
技術データ:定位電圧 8.7/15kV
最大電導体温度: 通常 (90°C),緊急 (130°C) または短回路の条件下では,5秒 (250°C) 以上.
設置後,ケーブルが固定位置にある場合にのみ,環境温度は0 oC
折りたたみの半径: 装甲なしの単核のケーブルO.Dの20倍
装甲なしのマルチコア用 15xケーブルO.D
装甲付きシングルコア用 15 xケーブルO.D
12 xケーブルO.D 装甲付き多コア
基準:国際:IEC 60502,IEC 60228 (FR型のみのIEC 60332-3)
中国:GB/T 12706 (FR型のみのGB/T 18380-3)
要求に応じて,BS,DIN,VDE,ICEAなどの他の規格
設置
1設置温度は20°Cを超えない.環境温度は0°C未満である場合は,ケーブルを予熱する必要があります.
2ケーブルの曲がり半径は 8 倍未満でなければならない.
技術パラメータ:
| 導体の横断面 | 導演の糸番号/dia | 隔熱厚さ | 蓋の厚さ | オーダーダースだ | 体重 約 | 最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 1 × 25 | 7/2. 7/2.14 | 4.5 | 1.8 | 23.0 | 598 | 0.727 | 30.5 | 140 | 150 |
| 1 × 35 | 7/2. 7/2.52 | 4.5 | 1.8 | 24.0 | 680 | 0.524 | 30.5 | 175 | 180 |
| 1 × 50 | 10/2. 10/2.52 | 4.5 | 1.9 | 25.0 | 804 | 0.387 | 30.5 | 205 | 215 |
| 1 × 70 | 14/2 だった52 | 4.5 | 1.9 | 27.0 | 984 | 0.268 | 30.5 | 260 | 265 |
| 1 × 95 | 19/2 だった52 | 4.5 | 2 | 29.0 | 1201 | 0.193 | 30.5 | 315 | 315 |
| 1 × 120 | 24時間 24時間52 | 4.5 | 2 | 30.0 | 1490 | 0.153 | 30.5 | 365 | 360 |
| 1 × 150 | 半分の30です52 | 4.5 | 2.1 | 32.0 | 1765 | 0.124 | 30.5 | 415 | 405 |
| 1 × 185 | 37/2 だった52 | 4.5 | 2.1 | 34.0 | 2091 | 0.0991 | 30.5 | 475 | 455 |
| 1 × 240 | 48/2 だった52 | 4.5 | 2.2 | 36.0 | 3034 | 0.0754 | 30.5 | 565 | 530 |
| 1 × 300 | 61/2 だった52 | 4.5 | 2.4 | 39.0 | 3672 | 0.0601 | 30.5 | 645 | 595 |
| 1 × 400 | 61/2 だった97 | 4.5 | 2.4 | 42.0 | 4646 | 0.0470 | 30.5 | 750 | 680 |
| 1 × 500 | 61/3 だった23 | 4.5 | 2.5 | 45.0 | 5651 | 0.0366 | 30.5 | 865 | 765 |
| 1 × 630 | 61/3 だった50 | 4.5 | 2.5 | 50.0 | 7154 | 0.0283 | 30.5 | 990 | 860 |
| 1 × 800 | 91/3 だった20 | 4.5 | 2.7 | 55.0 | 8750 | 0.0221 | 30.5 | 1140 | 950 |
| 1 × 1000 | 91/3 だった75 | 4.5 | 2.9 | 59.0 | 10727 | 0.0176 | 30.5 | 1250 | 1040 |
| 3 × 25 | 7/2. 7/2.14 | 4.5 | 2.4 | 46.0 | 2573 | 0.727 | 30.5 | 120 | 125 |
| 3 × 35 | 7/2. 7/2.52 | 4.5 | 2.6 | 48.0 | 2985 | 0.524 | 30.5 | 145 | 155 |
| 3 × 50 | 10/2. 10/2.52 | 4.5 | 2.7 | 51.0 | 3529 | 0.387 | 30.5 | 175 | 180 |
| 3 × 70 | 14/2 だった52 | 4.5 | 2.8 | 55.0 | 4197 | 0.268 | 30.5 | 220 | 220 |
| 3 × 95 | 19/2 だった52 | 4.5 | 2.9 | 58.0 | 5230 | 0.193 | 30.5 | 265 | 265 |
| 3 × 120 | 24時間 24時間52 | 4.5 | 3.0 | 61.0 | 6120 | 0.153 | 30.5 | 305 | 300 |
| 3 × 150 | 半分の30です52 | 4.5 | 3.1 | 64.0 | 7207 | 0.124 | 30.5 | 350 | 340 |
| 3 × 185 | 37/2 だった52 | 4.5 | 3.2 | 68.0 | 8378 | 0.0991 | 30.5 | 395 | 380 |
| 3 × 240 | 48/2 だった52 | 4.5 | 3.4 | 73.0 | 10177 | 0.0754 | 30.5 | 470 | 435 |
| 3 × 300 | 61/2 だった52 | 4.5 | 3.5 | 77.0 | 12159 | 0.0601 | 30.5 | 535 | 485 |
| 3 × 400 | 61/2 だった97 | 4.5 | 3.8 | 86.0 | 15641 | 0.0470 | 30.5 | 610 | 520 |
梱包と輸送:購入注文ごとに 最も厳格な配達スケジュールを満たすことができますケーブルの配送の遅延は,プロジェクト全体の遅延とコストの過大に寄与するので,期限の遵守は常に最優先事項です.
ケーブルは木製のロール,波紋箱,コイルで供給される.ケーブル端は,水分からケーブル端を保護するためにBOPPセルフアデッシブテープと非ヒグロスコピーシールキャップで密封されている.要求されるマークは,顧客の要求に応じて,気象に耐える材料でドラムの外側に印刷されなければならない..
