| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | KEMA/CE/ISO/TUV |

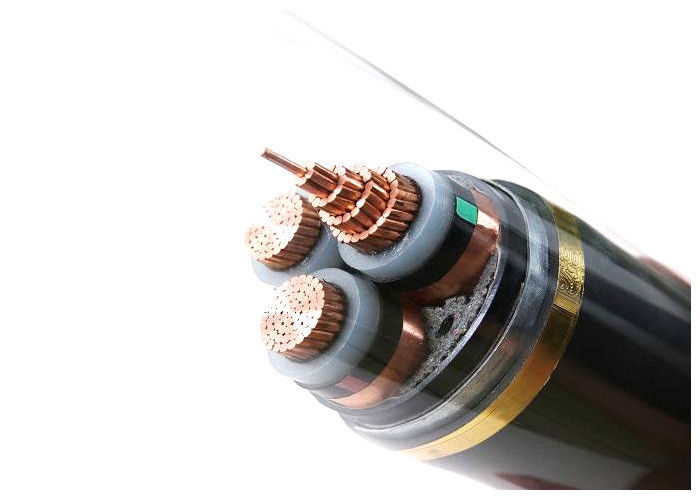

XLPE 絶縁 3.6kV/6kV IEC60502-2 STA MV 電力ケーブル
応用
シャフト、水、土壌に適用され、より大きな正圧に耐えることができます。メディアボルテージXLPE絶縁電力ケーブルは、35kV以下の送配電システムにおける電力の送配電に使用されます。一般に電力、建設、鉱山、冶金、石油化学産業、通信などの分野に適用され、油浸紙絶縁電力ケーブルの完全な代替品となります。
財産
1. 長期使用時の導体の最高許容動作温度は 90 度です。
2.短絡時（最大長時間は5秒以内）。導体の最高温度は 250 度以下です。
3.ケーブルは水平方向の落下制限なしで敷設されています。横たわっているときの環境温度は 0 以上でなければなりません。それ以外の場合は、予熱する必要があります。
4.優れた電気的性能、耐化学腐食性。
5.敷設時に適切な牽引力に耐えることができます。外側からの牽引力に耐えることができます。燃焼後も低煙でハロゲンフリーです。ケーブルの燃焼を遅らせます。
工事
| 導体 | コンパクトな銅撚線導体、IEC 60228 によるクラス 2 |
| 円形固体銅導体、IEC 60228 準拠のクラス 1 | |
| 柔軟な銅より線導体、IEC 60228 に準拠したクラス 5 | |
| 導体スクリーン | 半導体 |
| 絶縁 | XLPE(架橋ポリエチレン) |
| 断熱スクリーン | 半導体 |
| メタリックシールド | 銅テープ スクリーンまたは銅線＆銅テープ シールド |
| フィラー | フィラーストリップ |
| ラッピングテープ | 不織布ラッピングテープまたはlsohラッピングテープ |
| 内張り | 押出PVC、またはLSOH |
| 鎧 | スチールテープアーマー |
| 全体のシース | PVC、FR-PVC、PEまたはLSOH |
仕様
| MV(6～35kv)電源ケーブル | |||
| モデルと説明 Uo/U(Um)=3.6/6(7.2)、6/6(7.2)、6/10(12)、8.7/10(12)、8.7/15(17.5)、12/20(24)、18/30(36)、21/35(40.5)、 26/35(40.5)kV | コア数 | 導体断面積(mm2) | |
| XLPE断熱材 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリメートル | |
| Cuコア | アルコア | ||
| YJV、N2XSY;PVCシース電源ケーブル | YJLV、NA2XSY; PVCシース電源ケーブル | ||
| YJV22;スチールテープ外装、PVCシース電源ケーブル | YJLV22;スチールテープ外装、PVCシース電源ケーブル | ||
| YJV32、YJV42;鋼線装甲、PVCシース電源ケーブル | YJLV32、YJLV42;鋼線装甲、PVCシース電源ケーブル | ||
| ポリ塩化ビニールの断熱材 | |||
| 銅コア | アルコア | ||
| VV(VY);PVC(PE)シース電源ケーブル | VLV(VLY);PVC(PE)シース電源ケーブル | ||
| VV22(VV23);スチールテープ外装、PVC(PE)シース電源ケーブル | VLV22(VLV23);スチールテープ外装、PVC(PE)シース電源ケーブル | ||
| VV32(VV33)、VV42(VV43);鋼線装甲、PVC(PE)シース電源ケーブル | VLV32(VLV33)、VLV42(VLV43);鋼線装甲、PVC(PE)シース電源ケーブル | ||
技術データ
| 試験電圧 | 6/10kV | [kV] | 21/5分 |
| 12/20kV | [kV] | 42 / 5分 | |
| 18/30kV | [kV] | 63 / 5分 | |
| 温度範囲 | 動いている | -20℃～+90℃ | |
| 修理済み | -20℃～+90℃ | ||
| 動作温度 | 短絡 | ℃ | 250 |
| 短絡時間 | 最大。 | [秒] | 5 |
| 曲げ半径 | 分。 | ×直径 | 15 |
| 可燃性 | 標準 | EN 50265-2-1 |
| ノム。導体断面図 | 素線数/直径指揮者の | 断熱材の厚さ | 内部シースの厚さ | スチールテープの厚さ | シースの厚さ | 約外径 | 約重さ | 最大。導体の直流抵抗（20℃） | 試験電圧AC | 電流定格 | |
| mm2 | 個/mm | mm | mm | mm | mm | (mm) | kg/km | Ω/km | kV/5分 | 空気中(A) | 土壌中(A) |
| 3×35 | 7/2.52 | 5.5 | 1.8 | 2×0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3×50 | 10/2.52 | 5.5 | 1.8 | 2×0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3×70 | 14/2.52 | 5.5 | 2.0 | 2×0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3×95 | 19/2.52 | 5.5 | 2.0 | 2×0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3×120 | 24/2.52 | 5.5 | 2.0 | 2×0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3×150 | 30/2.52 | 5.5 | 2.2 | 2×0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3×185 | 37/2.52 | 5.5 | 2.2 | 2×0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3×240 | 48/2.52 | 5.5 | 2.2 | 2×0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3×300 | 61/2.52 | 5.5 | 2.2 | 2×0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3×400 | 61/2.97 | 5.5 | 2.3 | 2×0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
