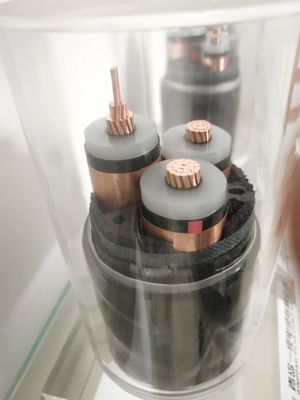

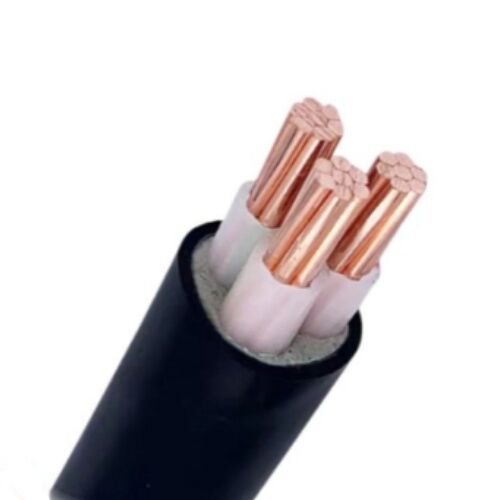

XLPEは電力ケーブルを絶縁した
XLPEの絶縁されたケーブルの塗布
XLPEは送電線を15kVまで評価される電圧の送電そして配分組織のために適している絶縁した。屋外で固定取付けのために、それはケーブルたらいで直接埋められる。鋼鉄テープ装甲(STA)ケーブルは機械力に抗できたり大きい抗張力に抗できない。鋼鉄装甲(SWA)ケーブルは機械力および抗張力に抗できる。
評価される電圧:0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
優秀な電気および物理的な特性なしの電気動作減衰量および省エネ。
大きくより現在高い実用温度を運ぶ機能。
熱変形、応力亀裂および熱老化への高力そして安定性抵抗。
取付けライン レイアウトの制限に容易、地勢または高さの制限無し。
生命60勤続年数に維持自由。
私達の利点
使用良質XLPE絶縁材だけ。
大量生産は競争価格を与える。
試供品およびOEMは提供される。
構造
コンダクター:アニールされた銅か錫メッキされた銅
円形の固体銅線IEC 60228のクラス1 (レニウム) -
円形によって座礁させる銅線IEC 60228のクラス2 (RM)
- Sector-shaped歪んだ銅線IEC 60228のクラス2 (SM) -
円形の適用範囲が広い銅線IEC 60228のレベル5
層を保護するコンダクター:semi-conductiveテープかsemi-conductive放出
絶縁材の層:XLPE
層を保護する絶縁材:semi-conductiveテープまたはsemi-conductive放出及び銅テープ
内部カバー:包まれるか、または突き出る注入口およびテープ
金属の装甲:電流を通された鋼鉄テープ(STA)または電流を通された鋼線(SWA)
外装:ポリ塩化ビニールかPE
