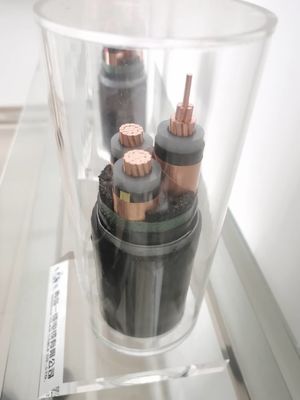

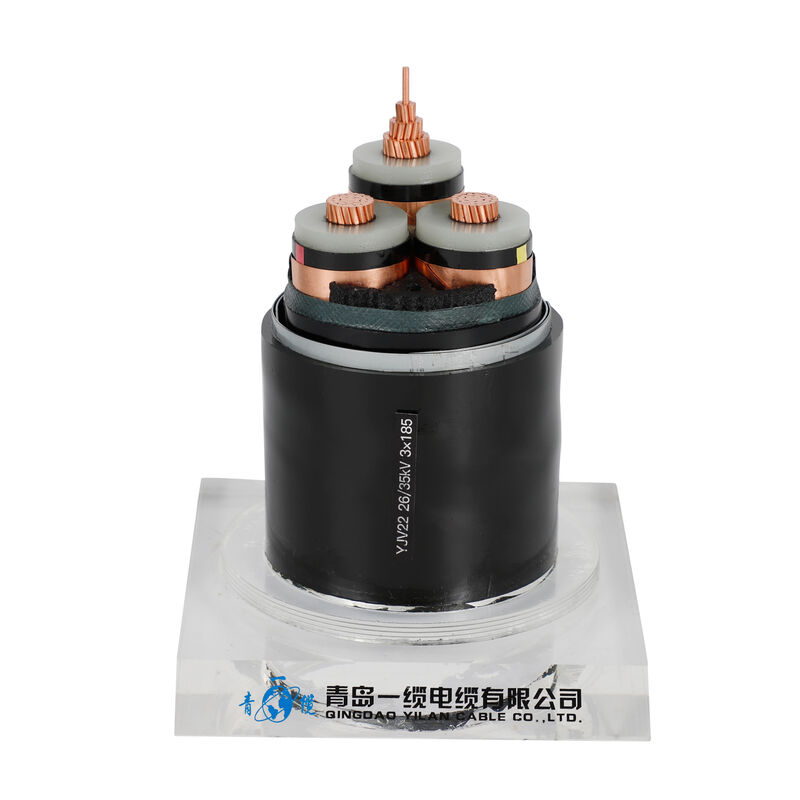

XLPE 断熱された PVC 覆いケーブル
XLPE 断熱電源ケーブルの簡潔な紹介
中国では1960年代から 油紙断熱電源ケーブルを 代替してきました 優れた電源性能 優れた過負荷 高電圧 大容量 軽量 落下制限なし垂直敷設の特徴便利な設置,運用,保守など,XLPEケーブルは35KV以下の低電圧と中電圧範囲で広く使用できるだけでなく,さらに,いくつかの先進工業国では500KV超高圧XLPEケーブルが開設されている.
物理的および電気的特性
| 核数 x | 断熱装置 | 蓋 | 外部 Ø | 体重 | 空気中の電流値 30°C | 流量 20°C に埋まっている | |
| クロス秒 | 厚さ | 厚さ | 約 | 約 | |||
| 定額 | |||||||
| 段階 | 中性 | 価値 | |||||
| mm2 | mm | mm | mm | mm | kg / km | A について | A について |
| 3×4+1×2です.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
カベルの名電圧の選択:
ケーブルの定位電圧は,U0/U (Um) で表現され,すべての有効値であり,単位はKVで,使用されたケーブルのシステム電圧と使用条件に適している必要があります.
U0 - ケーブル設計導体と遮蔽層または金属蓋間の定数電圧.
U ---ケーブル設計に使用される導体間の工業用周波数電圧の名値.
装置の最大電圧 (最大電圧または装置システムの最大値)
XLPEケーブルとPVCケーブルの違い
主な違いは
1. 導体の最大稼働温度: XLPEケーブルは,PVCケーブルよりも高い電流と長い使用寿命を持っています.XLPEは90°Cで.
2最高短回路温度 (5秒未満):短回路条件下では,PVC隔離ケーブルは160°Cです.そして交差点のあるポリエチレンが摂氏250度です.
3PVCと比べると 湿気耐性は100倍高い
4使用寿命:XLPE電線はPVC電線よりも長くなっています.
5価格: 一般的にXLPE断熱ケーブルの価格はPVC断熱ケーブルよりも高い.
6適用環境における防水性能:PVC断熱ケーブルはXLPE断熱ケーブルよりも優れています.
7環境保護: XLPE は塩素を含まないため,燃焼後に有毒なガスを放出するため,XLPE 断熱ケーブルは PVC 断熱ケーブルよりも環境に優しい.
この2つの間の主な違いは,XLPEは高張力および低張力アプリケーションに使用できる.その構造は,良い耐磨性,耐圧性および他の耐磨性を持っています.PVC隔熱は,そのような多くの圧力に耐えることができない低電圧の用途にのみ適している.
