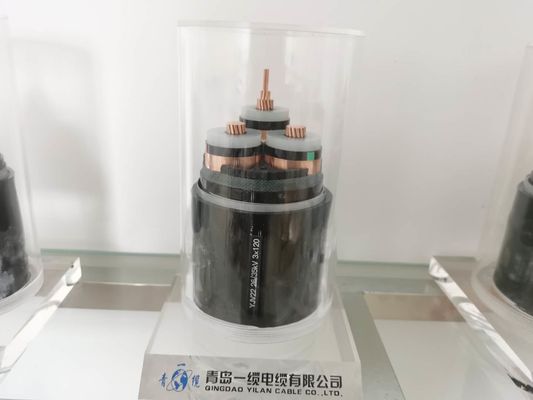

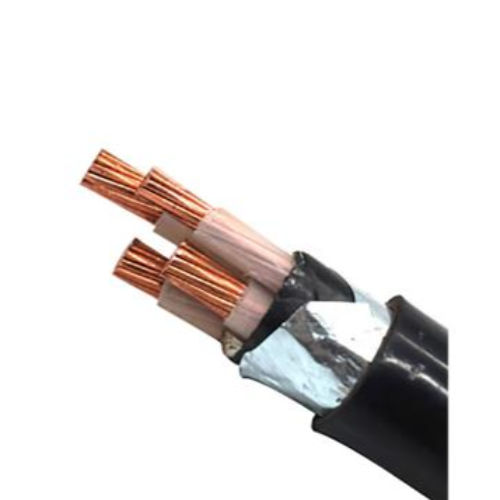

90c 4cx50mm2 XLPEの絶縁されたケーブル
XLPEケーブル
XLPEは60年代半ばに頑丈なケーブルを世界的に導入された絶縁した。これらのケーブルはポリ塩化ビニールの限定を絶縁した熱低下、悪い湿気抵抗およびthermoplasticityのようなケーブルを、克服する
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
適用
火の危険、ホテルのような、病院、ショッピングセンター、発電所、情報技術の人々が鉄道システムおよび貴重な装置によって運ばれる中心および場所がある場所で使用されて貯えられる。これらのケーブルは火の間に炎を行なわないし、高い煙の集中を作り出さないし、そして腐食性の環境を作成しない、従ってよりよい保護を提供してもいい。機械圧力なしで内部的に、外的にまたは地下使用することができる。
ポリ塩化ビニールと比較されてケーブル、XLPEを絶縁したケーブルを持っている次の利点を絶縁した:
技術的な利点:
評価される流れはより高く、短絡の評価はより高い。ポリ塩化ビニールののは1.2回である。
Thermoset。
絶縁抵抗はポリ塩化ビニール ケーブルのそれの高く1000倍である。
高い湿気抵抗。
サージ電流へのよりよく抵抗。
低い誘電性損失。
化学抵抗をよくしなさい。
より長い耐用年数。
90°Cの比較的高いケーブルの実用温度および250°Cの短絡の温度
ビジネス利点:
ケーブルおよびより重いweight*の小さい直径が原因で、置く費用は減る。
曲げ半径が小さい、従ってケーブルを置くために必要なスペースは小さいケーブルの直径が比較的小さくのでより低い設置費用。
**ポリ塩化ビニールと比較されてケーブルを、より小さいケーブル使用することができる絶縁した。
