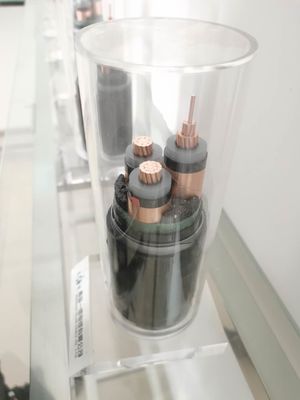

3コア銅コアXLPE絶縁電源ケーブル

PVCまたはXLPEから隔離された配線または隔離器や中性線のない配線では,相線はAAC,AAAC,ACSRまたは銅である.
多コアPVCまたはXLPE断熱ヘアヘッドケーブル,メッセンジャーまたは中性電導体,道路照明電導体,相電導体,道路照明電導体を含む
メッセンジャーまたは中立の導体トランスミッションラインは,PVC隔離とAACです.
AAACまたはACSRで,PVC (XLPE) 隔熱が加えられているか加えていないかです.
標準:
DIN VDE 0276 部分 620 -622
HD 620 S1

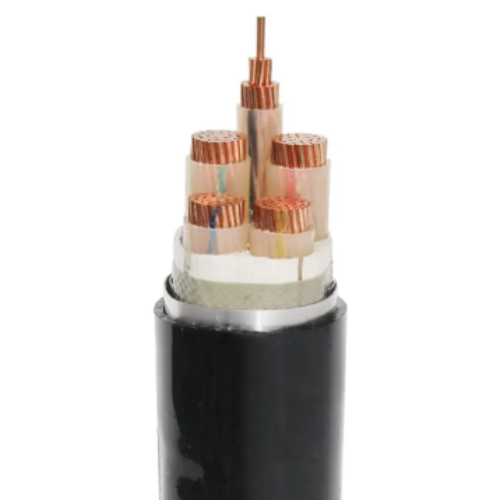

3コア銅コアXLPE隔熱電源ケーブル

構造:

1) 指揮者
導体:IEC 60228 に適合する
型2 / VDE 0276 型2 コンパクト丸銅またはアルミニウム丸導体. VDE 0295 HD383. 導体のすべての内部空白は
水栓
貯蔵,取り扱い,設置,配送の際に水がケーブルを通過するのを防ぐため
操作プロセス
中間

導体 3コア銅コア XLPE 断熱電源ケーブル

2) 導体シールド層:
導体遮蔽層は,金属性でない半導体化合物の外押し層で構成され,すべての空気の空白を排除するために隔熱層にしっかりと結合されています.
最小厚さ
90°Cで0.3mmで,最大体積抵抗は500オム/mである.

3) 隔熱:

隔熱材は,DIN VDE 0207 部分 22 と HD 620 による2XL1 XLPE 挤出複合材料で作られています.1
と
高度な交差点,汚染物質なし,毛穴なし,乾燥固化過程で耐熱性

3コア銅コアXLPE隔熱電源ケーブル

4) 隔熱シールド層:

隔熱シールド層は,隔熱層に挤出された非金属性半導体性挤出化合物で構成される.圧縮された半導体層は,粘着または冷凍式で溶解可能な半導体化合物で構成され,結合または終了のために取り外され得る.最低厚さは0.3mm
,
90°C の最大体積抵抗は 500 Ohmm です.
空気を消して

穴が空いており,現場で手作業で簡単に剥がれる.

3コア銅コアXLPE隔熱電源ケーブル

5) 導電性
水遮断層: 隔離遮断層は半導体抵抗水を使用することができます
蓋が付いていると,テープは水の湿度の影響で広がり,長さに沿った水密度を確保します.

6) メタルシールド層:銅テープシールド層または銅線シールド層 (CTS / CWS)
導水層に銅線を使用し,直径は少なくとも0.5mmである.
銅のワイヤの上に0.1mmの最小厚さの銅テープをスピラル巻き
メタルシールド層の全横断は,表2に示されています.
最大温度は160°Cで,遮蔽層は,1秒間1000Aの断層電流に耐える.
図に示すように,同心電導体の最小横切りは,DIN VDE 0273と0276に適合する.

7) 隔離層
水阻害層: ワイヤメッシュは,水水湿度の影響下では拡大する,非導水水阻害テープで覆われる可能性があります
垂直
水密度

3コア銅コアXLPE隔熱電源ケーブル

8) 隔離蓋 (装甲ケーブル用):
隔離シートは,外押しされたPVC,PEまたはLSZHの層を含み,装甲の下に適用されます.

9) 装甲 (装甲ケーブル用):装甲には:単核:アルミ装甲 (AWA) が含まれる.
多コア:鋼鉄ワイヤ装甲 (SWA) または鋼鉄テープ装甲 (STA)
(1) 二重層の鋼筋帯は,適当な内部重複方式で螺旋状に施されます.
圧縮した
蓋を切り離して

(2) 0.8mm の厚さ の 円形 形 の 振動 鋼線 を 覆う
表面には
覆い率は少なくとも90%です. その後,0.3mmの名義厚さの電磁鋼条は,
50%の覆い率で回転回転して平面の線を覆う.

10) 外殻:
全シェイットは,HD620.1と2YM3タイプに従って,圧縮されたPE化合物DMP2の層を含みます.
DIN に よる

商品番号:
vv, vv22, YJV, YJV22 1, 1-5
純銅導体コア
2鋼製の装甲も付いてない,PVC製の隔離材
3高品質,ISO 9001,CCC,CE,ROHS認証を通過しました
4OEMサービスを提供します
1. IEC 60502 に相当する中国の国家標準 GB/T12706.2-12706.3 に準拠して生産されます.
XLPE電源ケーブル 2

適用する

この製品は,6/6kVから26/35kVの電圧を指定したシステム電源伝送および配送線に適しています.空中や地下で敷くのに使えます.
