ポリ塩化ビニールXLPEは送電線25mmの²を絶縁した
ポリ塩化ビニールXLPEは送電線を絶縁した:
ポリ塩化ビニールXLPEは送電線を伝達のために適している絶縁し、ACの配分ラインは0.6/1kVを超過しない電圧Uo/Uを評価した。
湿気のあり、湿気のある環境の屋外および屋内取付けのために、それは傾向があり、移動地勢に、縦か傾向がある場所と滑り易い位置に余分な機械圧力がある地面に直接置かれるべきである。

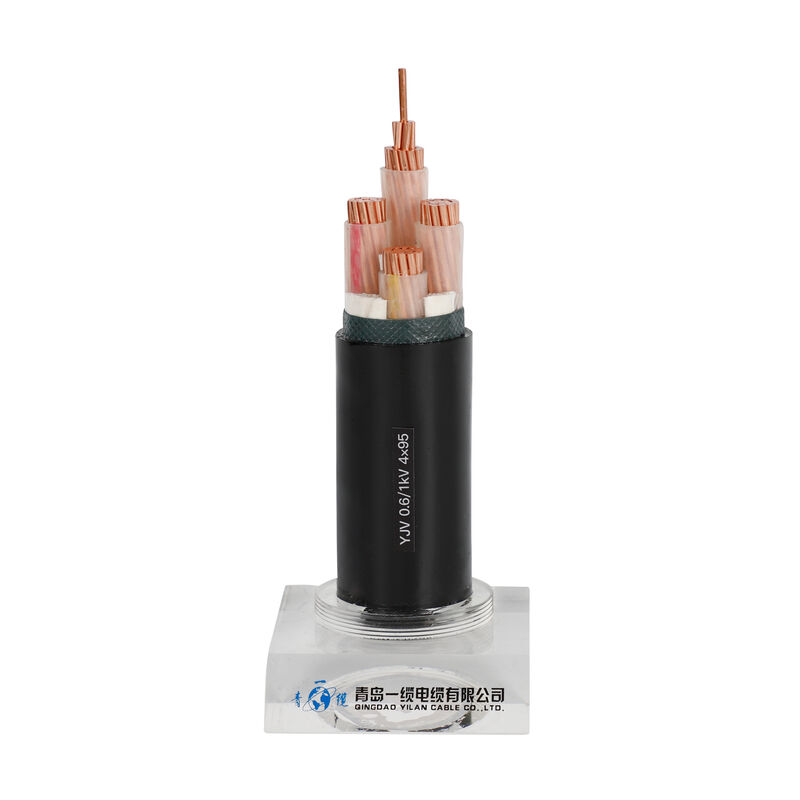

送電線YJV22/YJV32の主なタイプは示す:
YJ:XLPEの絶縁材
V:ポリ塩化ビニールの絶縁材
V:ポリ塩化ビニールの外装
22:電流を通された鋼鉄テープ装甲
32:電流を通された鋼線の装甲
物理的な、電気特徴
| No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
| 交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
| 体言 | |||||||
| 段階 | 中立 | 価値 | |||||
| ² mmの | mm | mm | mm | mm | kg/km | ||
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
構造
コンダクター:通常のIEC 60228のレベル2と一直線の円形によって座礁させる銅のコンダクター、
絶縁材:ポリ塩化ビニール、XLPE
内部の層:ポリ塩化ビニール
Armoring:ワイヤー、鋼鉄テープ、アルミニウム ワイヤー
条件に従って、外装:ポリ塩化ビニールは黒いIEC 60502に会う
注:標準に従うまたは条件のような絶縁材色
単心25mm2送電線
コンダクターの特徴:銅
絶縁材:黒いXLPE
絶縁材の厚さ:0.7mm
外装:ポリ塩化ビニール
外装の厚さ:1.4mm
およそ。ケーブルの重量:294のkg/km
総ケーブルの直径:10.7mm
20Cの最高DCの抵抗:0.727
適用
0.6/1kVの評価される電圧の配分そして送電線として使用される。
地面で埋めることのために適した、井戸および水中を置く。ある特定のシャフトの張力に抗することできる。
国際規格:IEC 60502-1、IEC 60228;
ASTM BS、DINおよびICEAのような他の標準の条件
