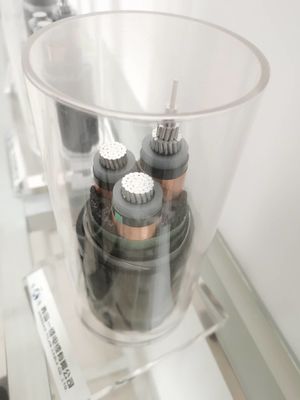

送電線の単心/3中心16-300mmの²
送電線:
0.6/1kVの評価される電圧の電力配分そして送電線として使用される16-300のmm2送電線。
地面で埋めることのために適した、井戸および水中を置く。ある特定のシャフトの張力に抗することできる。
物理的な、電気特徴
| No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
| 交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
| 体言 | |||||||
| 段階 | 中立 | 価値 | |||||
| ² mmの | mm | mm | mm | mm | kg/km | ||
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
適当な標準:
私達はIEC60502-1、BS 5467のICEA S-95-658、CSA C22.2、NFC 33-210/NFC 32-322、AS-NZS 5000.1および他の標準に従って作り出してもいい。
特徴:
1. 評価される電圧:0.6/1KV
2.ケーブルの中心数:1つの中心、2つの中心、3つの中心、4つの中心、5つの中心、3 + 1中心（3.5中心）、3つ+ 2つの中心、4 + 1中心、等。
3。最も高いコンダクターの働く温度長い間。ポリ塩化ビニールは絶縁した
最高温度は70℃であり、XLPEの絶縁材の最高温度は90℃である。ポリ塩化ビニールの絶縁材の温度は160℃のXLPEの絶縁材の温度である250℃である。

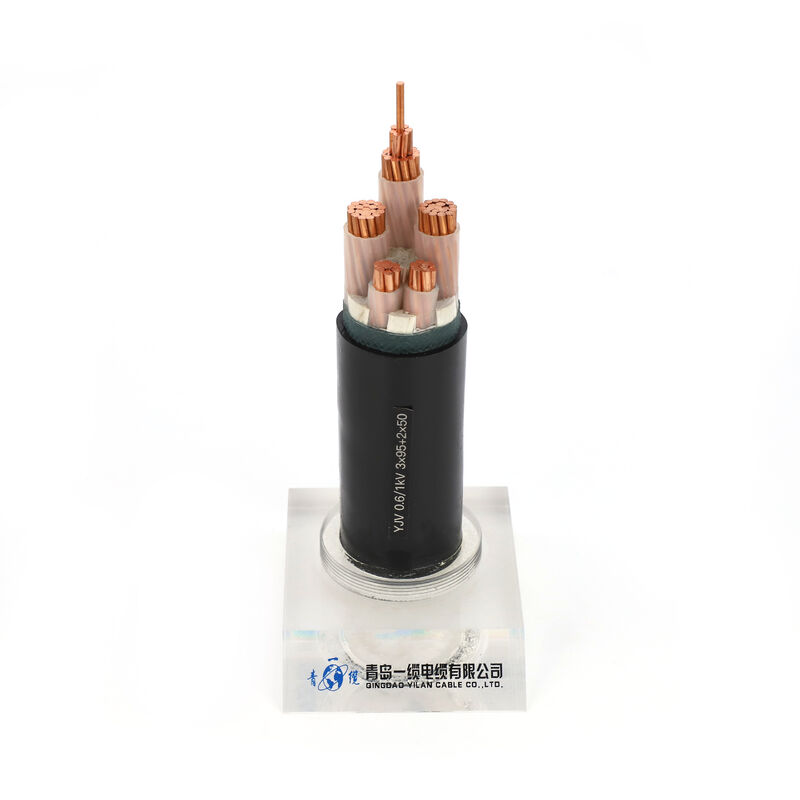

構造:
コンダクター:CU/Al （固体/multi-strand）
絶縁材:XLPE/ポリ塩化ビニール/PE/LSHF
装甲層があれば）内部外装（適当な:ポリ塩化ビニール/PE
装甲層（必要であれば）:アルミニウム テープ/アルミニウム ワイヤー/鋼線/鋼鉄テープ
外の外装:ポリ塩化ビニール/PE/LSHF
湿気のある環境の屋外および屋内取付けのために、それは地面（十分保護された場所）、管、溝および鋼鉄サポート フレームに直接置かれるべきである。の以下の送電および配分組織35kVで使用される。それは完全にoil-impregnatedペーパーによって絶縁される送電線を取り替えまた部分的にポリ塩化ビニールの絶縁された送電線を取り替えることができる。それは力、構造、鉱山、冶金学、石油化学製品およびコミュニケーション分野で広く利用されている。
