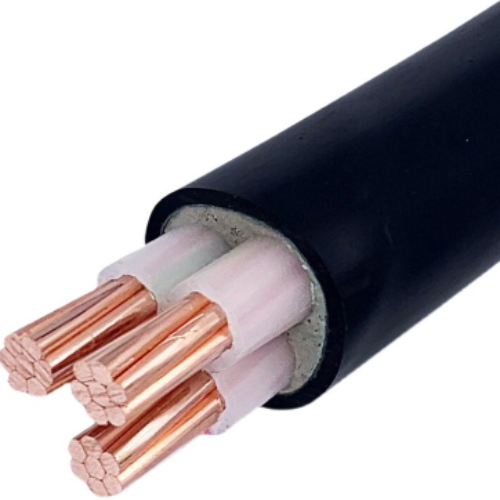

中型の電圧ケーブルXLPEは非装甲送電線を絶縁した
XLPEは中型の電圧ケーブルの塗布を絶縁した:
XLPEの絶縁材が付いている中型の電圧ケーブル(MVケーブル)は送信し、35kVの力を配るか、または低い電力伝達および配分組織を使用される。それは電力、構造、鉱山、冶金学、石油化学製品およびコミュニケーション分野で広く利用されて、完全にoil-immersedペーパー絶縁された送電線を取り替える。►特徴ケーブルの1.の評価される電圧U0/U (Um):3.6/6 (7.2) - 6/6 (7.2) - 6/10 (12) - 8.7/10 (12) - 8.7/15 (17.5) - 12/20 (24) - 18/30 (36) - 21/35 (40.5) - 26/35の(40.5の) kV。
2。長期仕事のためのコンダクターの最大許容働く温度は90度である。
3。短絡時(最も長い長期は5秒を超過しない)。コンダクターの最高温度は250度を超過しない。
4。ケーブルを置くとき横の落下制限がない。置くことの間の周囲温度は0より低くないべきではない。さもなければ、それは予備加熱されるべきである。
5.優秀な電気特性、化学抵抗。
6。置くとき、それらは適切な牽引に抗してもいい。それらは外的な牽引に抗してもいい。燃焼の後で低い煙およびハロゲンを自由に残しなさい。ケーブルの焼却を遅らせなさい。
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
構造
コンダクター:銅かアルミニウム
コンダクターの形:座礁する円の座礁させたか、または密集させた回状
出現の形:回状
絶縁材:XLPE
装甲タイプ:STA (装甲鋼鉄テープ)、SWA (装甲鋼線)、AWA (装甲アルミニウム ワイヤー)
外装材料:ポリ塩化ビニールかポリエチレン
