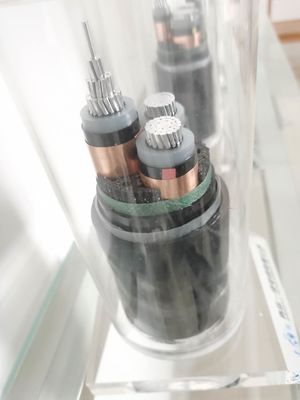

3中心XLPE/PVCは銅の中心の送電線を絶縁した
XLPEは送電線の塗布を絶縁した:
私達はさまざまな送電線伝達の6、12kv、8.7/15kvおよび評価される電圧の変形ラインを作り出してもいい(U0/U) 0.6/1 kvから1.8/3kvへの、3.6/6kv、3.6/7.2kv、6/10kv、8.7/17.5kv、12/20kv、12/24kv、18/30kv、18/36kvは防水目的のために使用される。
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
2. 標準:
そして私達のプロダクトはIECの標準かセリウム、DIN、VDE、BS、AS、GB、NZSのGOST、NFC、ULのANSIの標準に会う顧客の要求に従って設計することができる。
3. 顕著な性能:
この種類のケーブルに特別な耐火性のコーティングがある、従って優秀な熱絶縁材および耐火性の性能がある。それは厳密な安全要求事項の現代都市建物で防火のために主に、監視および警報装置そして場所、緊急時の照明のような、制御および電力回路、発電所、火災警報システム、地下のトンネル、エレベーター、エスカレーターおよび高層ビル使用される。
燃えるとき、この種類のケーブルは、出さなかったりハロゲンおよび低い煙を、でしたり無毒、窒息および腐食から人々を保護損傷を避けるために器械を助けることができる拡散しなかったりし、燃えない。ポリ塩化ビニール ケーブルと比較されて、XLPEケーブルにより高い長期働く温度およびより大きい評価される流れがある。同じ条件の下で、XLPEの絶縁材の層はだけでなく、ケーブルの質そして性能を改善するが、また私達の生産費を削減したポリ塩化ビニール、かPEのそれより薄い。
4. 製品の機能:
1) 最も小さいの。設置環境の温度:0°C
2) 最も高いの。正常で連続的な働く温度:90°C
3) 最も高いの。短絡の間の正当なコンダクターの温度(5sまで):250°C
4) 正当な曲げ半径:
単心:≥20 (d + D) ± 5%
3つの中心:≥15 (d + D) ± 5%
(Dはケーブルの実際の総直径、dであるコンダクターの実際の総直径である)
5. わずかな横断面区域:
私達は1.5mm2 2.5mm2から6mm2 10mm2 16mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 150mm2 185mm2 240mm2 300mm2 400mm2 500mm2 630mm 800mm2の横断面区域の4mm2にわずかな横断面のケーブルを設計し、作り出してもいい
