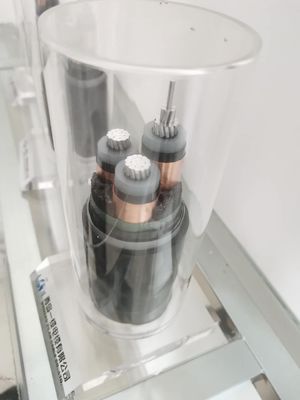

Xlpeによって絶縁されたポリ塩化ビニールは鋼鉄テープ鋼線の装甲送電線をおおった
1. XLPEケーブルの標準:
GB12706に従って(IEC60502と同等の)、それはまたASTM、BS、DINおよびAS/NZSの標準か他の条件に従って遂行することができる。
2. XLPEケーブルの評価される電圧:
0.6 / 1KV 6/10KV;8.7/15KV;12/20KV;18/20KV;21/35KV;6/35KV
3 . 物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

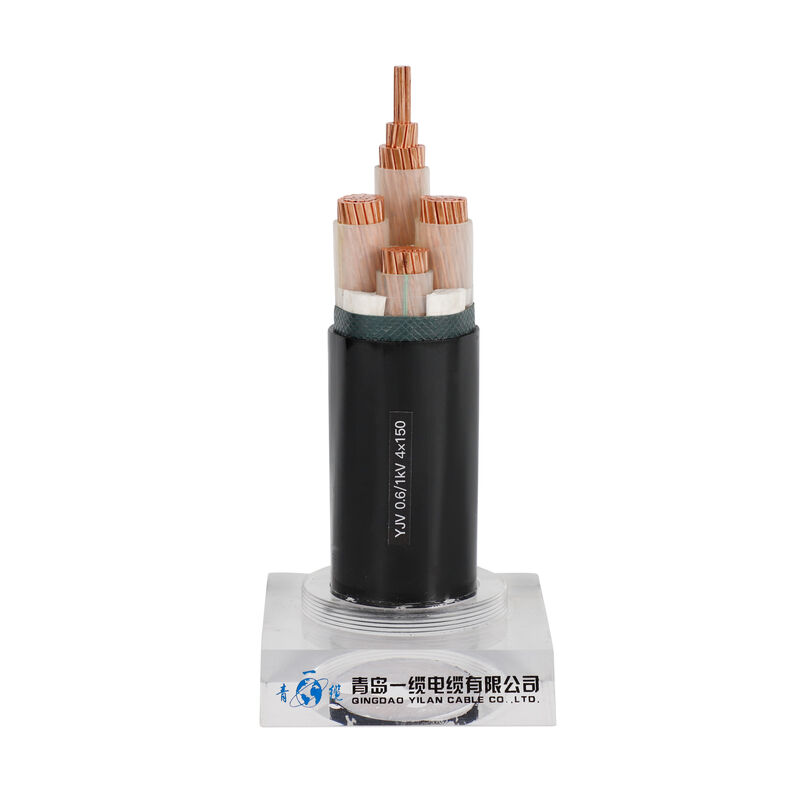

4. XLPEケーブルの構造:
コンダクター:銅かアルミニウム
絶縁材:XLPE
内部外装:ポリ塩化ビニールかPE
装甲:電流を通された鋼鉄ストリップは、鋼線に電流を通した
外の外装:ポリ塩化ビニールかPE
NOケーブルの横断面の数:1つの中心(単心)、2つの中心(二重中心)、3つの中心、4つの中心(等しい横断面3つの等しい横断面区域の4つの中心+小さい横断面区域の1つの中立中心)、5中心(5つの3つの等しい横断面区域の中心+ 2つの小型区域の中立中心か4つの等しい横断面区域+ 1つの小型区域の中立中心。私達は上のケーブルに装甲およびunarmoredタイプを提供する。
それはまた顧客の要求に従って作ることができる。
5 . 利点:
1種類。優秀な電気および機械特性
b. 腐食最もよい耐化学薬品性および熱老化、環境ストレスおよび炎のretardancy
C.使いやすい単純構造
d. 費用を減らしなさい
