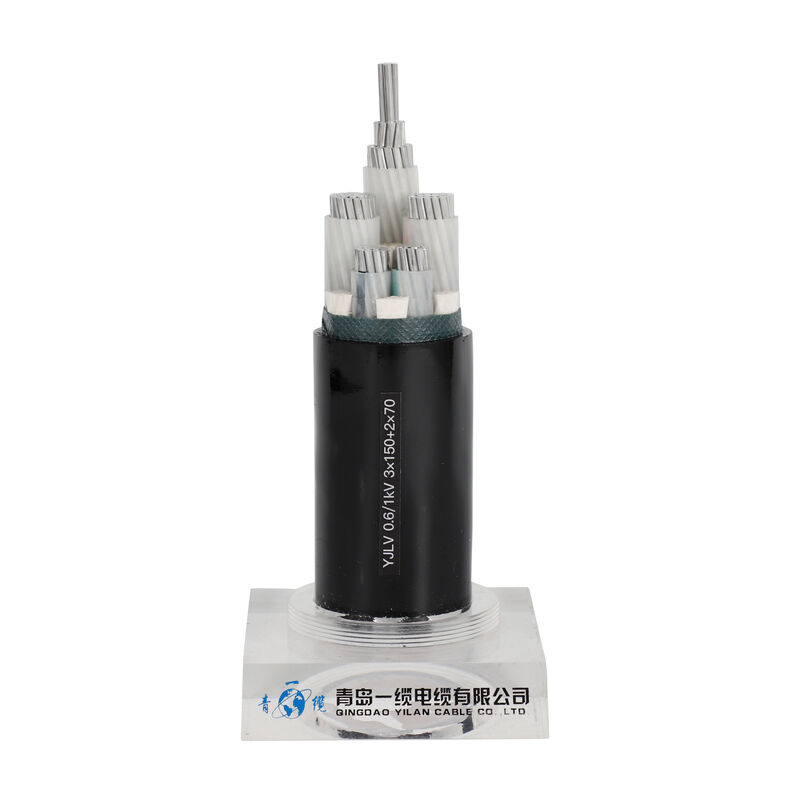

高圧装甲送電線3の中心
1 . 製品の機能および使用:
架橋結合されたポリエチレンは送電線を持っている高い機械強さ、強い環境ストレスの抵抗、優秀な電気性能および激流の抵抗の特徴を絶縁した。
化学腐食。さらに、軽量および簡単なプロダクトは使いやすい。このプロダクトは0.6/1kvの評価される電圧の伝達そして配分組織のために適している。
それに耐火性ケーブルの主要な特徴がある。ケーブルは火をつかまえか、またはある特定の範囲の内で燃え続け易くない。それは発電所、地下鉄、トンネルのために適している、高層ビルおよび大規模
産業および採鉱企業、油田、炭鉱および他の場所の密な分散ケーブル。
2 . 物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
3 . 適用範囲:
1. オペレーティング特性:
最高のコンダクターの働く温度:90°C
短絡(5秒以下)の間に、ケーブル コンダクターの最高温度は250°C.を超過しない。ケーブルを置いた場合、周囲温度は0°C.より低くないべきではない。
2. ケーブルの曲げ半径:
単心ケーブル:非装甲ケーブル20Dの装甲ケーブル15D
中心ケーブル:unarmoredケーブル15Dの装甲ケーブル12D。
注目:Dはケーブルの実際の外の直径を表す
