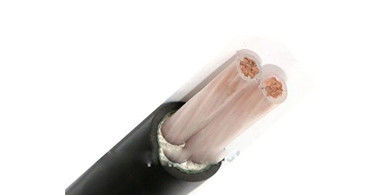

三相600/1000Vおよび3中心XLPEはケーブルを絶縁した
XLPEケーブル
このケーブルは電磁適合性(EMC)が固定取付けの可変的な速度のコントローラーからモーターに動力を与えるように要求する適用で使用される。ケーブルはまたは地下のパイプラインで囲まれていて保護されたケーブルを要求する置かれたunenclosed、ブラケットに取付けられている水路である場合もあり、可変的な速度ドライブ装置か他の適用のために適している。
通常のアニールされた等級2または等級5の銅のコンダクター、X-90絶縁材、5V-90寝具、銅テープ保護、unarmoredまたは電流を通された鋼線の装甲を、ナイロン内部外装、5V-90外装使用しなさい
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
適用
0.6/1kVの評価される電圧の配分そして送電線として使用される。
地面で埋めることのために適した、井戸および水中を置く。ある特定のシャフトの張力に抗することできる。
国際規格:IEC 60502-1、IEC 60228;
ASTM BS、DINおよびICEAのような他の標準の条件
技術的なデータ
評価される電圧:0.6/1kV
最高のコンダクターの温度:正常の下(C)の緊急事態(5つs (C) 250を超過しない130 O C)か短絡の状態90 O。
最低の周囲温度。ケーブルが固定位置にある時だけ取付けの後の0 O C、および
最も小さいの。曲げ半径:単心ケーブルの外の直径は20 xである
15のマルチコア ケーブルの外の直径はセリウム、RoHS、KEMAおよび他の条件である
