| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/IEC/KEMA/VDE |

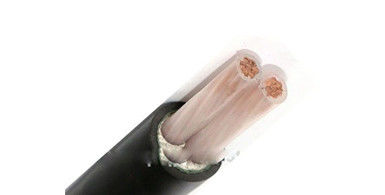

耐火性XLPE地下ケーブル/鉱物XLPE絶縁体ケーブル
工事
導体 : コンパクト撚り銅導体、IEC 60228 準拠の Cl.2
絶縁体: XLPE(架橋ポリエチレン) 定格 90 OC
シース : PVC または FR-PVC タイプ ST2、IEC 60502 準拠、黒
アプリケーション
屋内外での敷設に。設置中に一定の牽引力には耐えられますが、外部からの機械的な力には耐えられません。単芯ケーブルを磁気ダクト内に敷設することは許可されません。
物理的および電気的特性
| コア数× | 絶縁 | シース | 外径直径 | 重さ | 定格電流 空気中30℃ | 定格電流 埋設20℃ | |
| クロスセック。 | 厚さ | 厚さ | 約。 | 約。 | |||
| 公称 | |||||||
| 段階 | 中性 | 価値 | |||||
| mm² | mm | mm | mm | mm | kg / km | あ | あ |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475年 | 139 |
164 |
規格
国際: IEC 60502-1、IEC 60228、
中国: GB/T 12706、(ZR-YJV のみ GB/T 18380-3)
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
技術データ
定格電圧:0.6/1kV
最大導体温度: 通常未満 (900○C)、緊急時(130○C) または 5 秒以内の短絡 (250℃) 条件。
分。周囲温度0○C、取り付け後、ケーブルが固定位置にある場合のみ
分。曲げ半径: 20 x ケーブル外径 (単芯の場合)
15 x マルチコア用ケーブル外径
証明書
CE、RoHS、、KEMA、その他ご要望に応じて対応可能
商業品目: MOQ: 200m
支払い条件: 生産前に 30% T/T、配達前に 70% T/T
パッキング: 木製鉄ドラム
