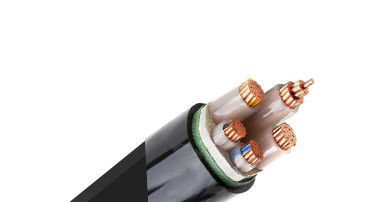

Xlpe 断熱電源ケーブル 3.6kv/6kv 銅コア
適用する
シャフト,水,土壌に適しており,より強い正圧に耐える.中電圧 XLPE 断熱電源ケーブルは,電源伝送および配送システムで35kV以下または以下で電源伝送および配送に使用されます.電気,建設,鉱業,金属,石油化学,通信分野に広く使用され,油浸し紙断熱電源ケーブルを完全に置き換えています.
資産
この製品は,電流電圧 (U0/U) 3.6/6kV-26/36kVの電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流壁ラックとパレット) と土壌 (それぞれ異なる直接埋葬ケーブルの溝やパイプなど
1長期間の作業では,電導体の最大許容される作業温度は90°Cです.
2短回路状態 (最長5秒を超えない) 導体の最大温度は250度を超えない.
3. ケーブルの敷設には水平落下制限はありません.敷設中の環境温度は0未満でなければなりません.そうでなければ,予熱する必要があります.
4優れた電気特性,化学抵抗性
5. 敷き布団時,適切な牽引力を保持し,外側からの牽引力を耐えることができ,燃焼後,低煙とハロゲンフリーを維持し,ケーブルは燃やすことは容易ではありません.
物理的および電気的特性
| 核数 x | 断熱装置 | 蓋 | 外部 Ø | 体重 | 空気中の電流値 30°C | 流量 20°C に埋まっている | |
| クロス秒 | 厚さ | 厚さ | 約 | 約 | |||
| 定額 | |||||||
| 段階 | 中性 | 価値 | |||||
| mm2 | mm | mm | mm | mm | kg / km | A について | A について |
| 3×4+1×2です.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
特徴:
優れた電気的および物理的特性 電気伝送損失が少なく エネルギー節約
大量の電流を運ぶ能力で 動作温度が高くなります
熱変形,ストレスの破裂,熱老化に対するより高い強度と安定性
設置が簡単です ラインの配置に制限はありません 地形や高度に制限はありません
メンテナンスフリーで使用寿命は最大60年
当社の製品は世界中で販売されています。当社の製品の全プロセスにご安心ください。
