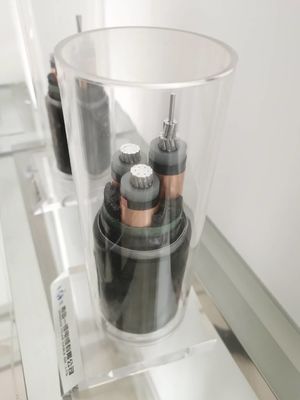

カスタマイズされたXLPE電線

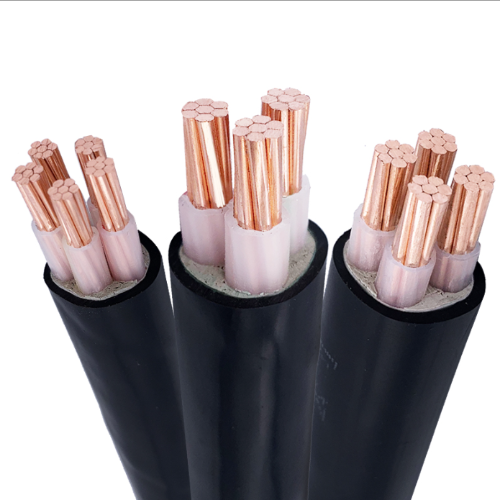

XLPE 電源ケーブル
XLPEケーブルとは,クロスリンクされたポリエチレンから隔離されたアルミコア装甲ケーブルを指す.XLPEケーブルでは,アルミニウム線が最初に半導体挤出の形で遮蔽される.ストランディングワイヤーは,光滑な電導体表面を提供し,ケーブルが曲がるとき,電導体表面に空洞の形成を防ぐ遮断電導体は,外押ししたXLPE化合物で隔離されている.隔離層は,さらに非金属半導体材料層で遮断されている.銅またはアルミテープの形状の非磁性金属遮蔽層がそれに塗り付けられている多コアケーブルの場合,コアワイヤを適切なフィラーで穴に並べ,PVCテープまたは挤出PVCで包んでください.機械的保護のために,単核ケーブルには非磁性アルミ線/テープ/テープの防護具があり,多核ケーブルには鋼鉄線の防護具が内蓋に付いている.表面上はPVC/PEの層を外付け,通常は背面の色で湿気が入り込まないようにします.
物理的および電気的特性
| 核数 x | 断熱装置 | 蓋 | 外部 Ø | 体重 | 空気中の電流値 30°C | 流量 20°C に埋まっている | |
| クロス秒 | 厚さ | 厚さ | 約 | 約 | |||
| 定額 | |||||||
| 段階 | 中性 | 価値 | |||||
| mm2 | mm | mm | mm | mm | kg / km | A について | A について |
| 3×4+1×2です.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE隔熱器の空間特性
XLPE隔熱器の空間的特徴は,ポリエチレンの長い分子鎖がゴム火化に似たプロセスで相互に交差していることです.強い結合を持つ三次元ネットワーク構造を形成する. 純粋なポリエチレンは熱塑性物質で,加熱すると柔らかくてプラスチックになり,冷却すると硬くなる.純粋なポリエチレンは熱固性XLPEに変換されます.熱した後に永久に硬化します. 交叉接続プロセスによって,ケーブルのポリエチレン隔熱層は熱安定性があり,溶融点も大幅に改善されます. したがって,XLPE断熱ケーブルは,より高い熱耐性があり,したがって熱変形に強い耐性がある.熱性能が優れているため,XLPEケーブルの電流容量は従来のケーブルよりも高い.
適用範囲
XLPEケーブルは,132kVのPutuo高電圧および超高電圧アプリケーションに適しています.ケーブルは,高電圧伝送における長いケーブル経路に使用できます.ダイレクトリック損失が重要な役割を果たす他の高電圧ケーブルと比較して,このケーブルは重量で軽いので,簡単に伸ばすことができます.オイルは保温器から移動しないので,それは躊躇することなく傾斜または垂直操作でインストールすることができますXLPE保温材は湿度が非常に高いため,接続と終了時に特別な注意は必要ありません.XLPEケーブルの接続に必要な時間は,同様のグレードの他の従来のケーブルよりも短い.. これらのケーブルは,橋などの振動のレイアウトで安全に使用できます. これらのケーブルは,水,化学物質,油,地上の腐食性フッ化物塩へのよりよい抵抗を持っています.これは火災の危険性がないこのケーブルは老化による故障が少なく,使用寿命も長くなります.
